هزینه نصب و راه اندازی یک سیستم مدار بسته چقدر است؟
نصب دوربین مداربسته
آموزش نصب دوربین مداربسته و عیب یابی سیستم

سه عامل مهم در قیمت تموم شده یک سیستم مداربسته

1. برند سازنده دوربین مدار بسته

اولین و مهمترین عامل موثر بر قیمت تموم شده یک سیستم مدار بسته، برند و کارخانه سازنده آن است. شما موقع خرید دوربین های مدار بسته با انبوهی از برند با قیمت های مختلف در بازار رو به رو خواهید شد. فروشندگان هر کدوم از این برندها سعی دارند برند خودشون رو خوب و برند های دیگه رو بد معرفی کنن. این مسئله انتخاب رو برای همه بسیار سخت می کنه. ما می خواهیم تصمیم گیری رو براتون راحت تر کنیم برای این منظور اونها رو در سه دسته کلی تقسیم بندی می کنیم.

نصب دوربین مداربسته

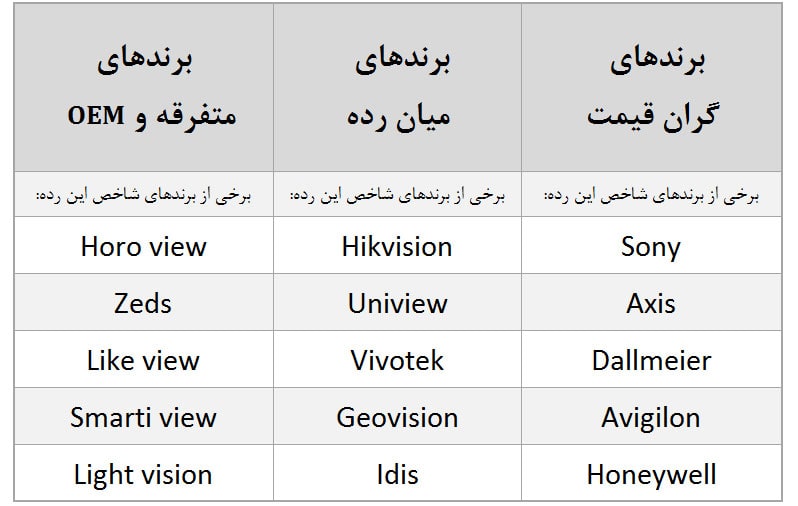

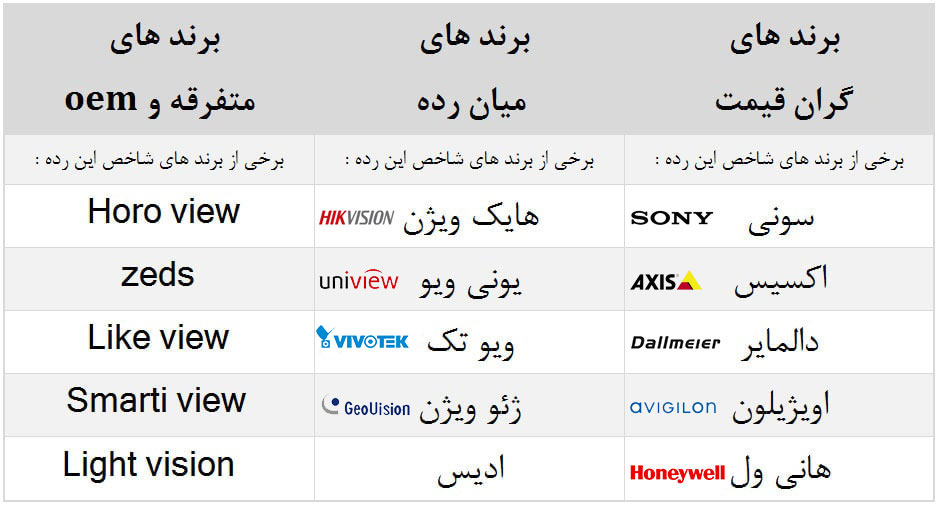

برند های گران قیمت

برخی از برندهای شاخص این رده:

برند های میان رده

برخی از برندهای شاخص این رده:

برند های متفرقه و oem

برخی از برندهای شاخص این رده:

سونی  هایک ویژن  محصولات هایک ویژن Horo view
اکسیس  محصولات اکسیس یونی ویو  zeds
دالمایر  ویو تک    Like view
اویژیلون   ژئو ویژن   Smarti view
هانی ول  ادیس Light vision

برندهای گران قیمت:

این برند ها معمولا ساخت کشورهای اروپایی ژاپن و امریکا هستند. قیمت بالای این محصولات همچنین ورود برندهای میان رده به بازار سبب شده استفاده از این برند ها به صورت چشمگیری کاهش داشته باشه.
محاسن این دسته از برندها: طول عمر بالا ، خرابی کم ، کیفیت مطلوب تصاویر
معایب: قیمت بالای این محصولات، کمبود کالا، نبود نمایندگی رسمی،  دسترسی دشوار به خدمات و گارانتی

برند های میان رده:

این دسته از برندهای دوربین های مدار بسته معمولا ساخت کشور چین هستند. کیفیت بالا و قیمت مناسب محصولات موجب شده بازار جهانی توسط این برند ها تسخیر شود.  برای مثال درحال حاضر برند هایک ویژن ساخت کشور چین، در کشور های اروپایی، آمریکا و آسیا از پر طرفدارترین هاست و رتبه اول فروش رو تونسته تصاحب کنه.

محاسن: کیفیت بالا، قیمت مناسب، نرم افزار های متنوع و رایگان، گارانتی قوی، تنوع محصولات و وفور محصول در بازار
معایب: نبود امکانات فارسی در تنظیمات

برند های متفرقه:

در بسیاری از بازار ها قیمت محصول اولویت برخی از خریداران محسوب میشه و مانند تمامی بازارها برند های متفرقه در این زمینه حرف اول را می زنن. این محصولات به صورت No name (بی نام) و یا با اسم یک برند ساختگی به دست مشتری می رسه. خرید این محصولات به صورت کلی توصیه نمیشه.

محاسن: قیمت مناسب (البته در بعضی اوقات در صورت عدم آگاهی گران نیز فروخته میشن)
معایب: خرابی بالا، افت کیفیت در طول زمان، عدم وجود گارانتی معتبر، نداشتن نرم افزارهای مورد نیاز، آپدیت نشدن محصولات و …

برای دریافت مشاوره رایگان تماس بگیرید

021-88500020

2. آپشن های موجود در دوربین ها و دستگاه :

بعد از انتخاب برند این بار با انواع دوربین های گوناگون در سبد محصولات اون برند مواجه میشید. طبیعتاً اگر تجهیزات مورد نظر شما آپشن های بیشتری داشته باشه، قیمت تمام شده بالاتری هم داره. در انتخاب این محصولات توجه داشته باشید لزوماً دوربین و یا دستگاه ضبط گران تر و با قابلیت بیشتر، بهتر نیست. هر محصول باید با توجه به مکان مورد نظر، شرایط نوری، فاصله تحت پوشش، ارتفاع، نوع کاربری و انتظارات کارفرما انتخاب شود. طراحی مسیر های کابل کشی، انتخاب دوربین ها، انتخاب دستگاه ها، انتخاب سوییچ های مورد نظر، انتن ها و… باید توسط یک کارشناس کاربلد انجام بشه.

3. تعداد دوربین ها و محیط نصب دوربین ها :

خب مسلمه اگر تعداد دوربین ها زیاد باشه و یا مساحتی که توش دوربین ها نصب میشن وسیع باشه نیاز به کابل، داکت، لوله و به طور کلی تجهیزات بیشتری خواهید داشت و همین طور هزینه نصب به مراتب بیشتر خواهد شد.

چگونه یک مجری خوب برای نصب دوربین مداربسته پیدا کنم

نکته مهم در نصب دوربین جهت یادآوری

شاید مهمترین موردی که باید بهش توجه کنید همین باشه، شرکت نصب دوربین مداربسته و مجری خوب برای پروژه. مجری دوربین های مدار بسته مثل یک پزشک برای امنیت محیط مورد نظر شماست و نسخه مناسب محیط شما رو ایشون براتون می پیچه. متاسفانه با کمرنگ شدن ارزش های اخلاقی در بیزینس هایی همانند دوربین مدار بسته انتخاب مجری خوب رو سخت میکنه. در انتخاب مجری به این موارد توجه کنید :

  1. خرید از شرکت معتبر
  2. چک رزومه اون شرکت
  3. از مجریانی که دوربین های مدار بسته با برند های متفرقه بهتون پیشنهاد میدن دوری کنید، چون اگر شما برند اصلی هم ازشون بخواید اونها جای دیگه جبران می کنند.

تعرفه و هزینه نصب دوربین مداربسته

تعرفه نصب دوربین مداربسته اتحادیه
نظام صنفی (مصوب 1399)

2.200.000 تومان

• نصب دوربین آنالوگ تا 3 متر – 105000

• نصب دوربین  آنالوگ بالای 3 متر – 150000

• نصب دوربین گردان دربستر آنالوگ – 250000

• راه اندازی دستگاه آنالوگ تا 16 کانال  -210000

• راه اندازی دستگاه هر کانال اضافی  -15000

• نصب دوربین شبکه تا 3 متر – 105000

• نصب نرم افزاری دوربین شبکه  – 33000

• نصب دوربین شکه گردان – 200000

• راه اندازی دستگاه شبکه تا 16 کانال-250000

• راه اندازی هر کانال شبکه اضافی – 20000

• انتقال تصویر (اینترنت) – 200000

• انتقال تصویر (لوکال) – 50000

• نصب و تجهیز رک شبکه (هر یونیت) – 10000

• نصب پچ پنل شبکه (هر پورت ) – 5000

• نصب سویچ شبکه ( هر پورت) – 5000

• نصب سوکت شبکه – 5000

• نصب فیش تصویر – 5000

• تهیه  پشتیبان (بدون ایاب و ذهاب)- 100000

• کابل کشی (هر متر ) – 2000

• کانال کشی (هر متر ) – 2500

• لوله کشی (هر متر ) – 3000

• نصب باکس بارانی پلاستیکی -5000

• نصب باکس بارانی فلزی – 10000

• نصب میکروفن -40000

• طراحی پروژه (به ازای هر دوربین) – 70000

مشاوره رایگان

تعرفه نصب دوربین مداربسته عرف
در بازار (تهران)

1.850.000 تومان

• نصب دوربین آنالوگ تا 3 متر – 85000

• نصب دوربین آنالوگ بالای 3 متر – 105000

• نصب دوربین گردان دربستر آنالوگ – 200000

• راه اندازی دستگاه آنالوگ تا 16 کانال -250000

• راه اندازی دستگاه هر کانال اضافی -15000

• نصب دوربین شبکه تا 3 متر – 85000

• نصب نرم افزاری دوربین شبکه – 33000

• نصب دوربین شکه گردان – 250000

• راه اندازی دستگاه شبکه تا 16 کانال-250000

• راه اندازی هر کانال شبکه اضافی – 20000

• انتقال تصویر (اینترنت) – 150000

• انتقال تصویر (لوکال) – 50000

• نصب و تجهیز رک شبکه (هر یونیت) – 10000

• نصب پچ پنل شبکه (هر پورت ) – 5000

• نصب سویچ شبکه ( هر پورت) – 5000

• نصب سوکت شبکه – 5000

• نصب فیش تصویر – 5000

• تهیه پشتیبان (بدون ایاب و ذهاب)- 100000

• کابل کشی (هر متر ) – 2000

• کانال کشی (هر متر ) – 2500

• لوله کشی (هر متر ) – 3500

• نصب باکس بارانی پلاستیکی -5000

• نصب باکس بارانی فلزی – 10000

• نصب میکروفون – 20000

• طراحی پروژه (به ازای هر دوربین) – 70000

مشاوره رایگان

تعرفه نصب دوربین مداربسته عرف
در بازار (شهرستان ها)

1.650.000 تومان

• نصب دوربین آنالوگ تا 3 متر – 55000

• نصب دوربین  آنالوگ بالای 3 متر – 950000

• نصب دوربین گردان دربستر آنالوگ – 200000

• راه اندازی دستگاه آنالوگ تا 16 کانال  -200000

• راه اندازی دستگاه هر کانال اضافی  -15000

• نصب دوربین شبکه تا 3 متر – 85000

• نصب نرم افزاری دوربین شبکه – 33000

• نصب دوربین شکه گردان – 250000

• راه اندازی دستگاه شبکه تا 16 کانال-250000

• راه اندازی هر کانال شبکه اضافی – 20000

• انتقال تصویر (اینترنت) – 150000

• انتقال تصویر (لوکال) – 50000

• نصب و تجهیز رک شبکه (هر یونیت) – 10000

• نصب پچ پنل شبکه (هر پورت ) – 5000

• نصب سویچ شبکه ( هر پورت) – 5000

• نصب سوکت شبکه – 5000

• نصب فیش تصویر – 5000

• تهیه  پشتیبان (بدون ایاب و ذهاب)- 100000

• کابل کشی (هر متر ) – 2000

• کانال کشی (هر متر ) – 2000

• لوله کشی (هر متر ) – 3000

• نصب باکس بارانی پلاستیکی -5000

• نصب باکس بارانی فلزی – 10000

• نصب میکروفون -40000

• طراحی پروژه (به ازای هر دوربین) – 70000

مشاوره رایگان

آموزش نصب دوربین مداربسته

نصب دوربین مداربسته یکی از مراحل مهم راه اندازی یک سیستم مداربسته است که باید به درستی انجام شود. قبل از اقدام به خرید و نصب دوربین مداربسته نکاتی همچون متراژ فضای مورد نظر، موقعیت درب های ورودی، تعداد دوربین مورد نیاز برای پوشش کامل محیط، نوع دوربین مورد نیاز و… را باید در نظر بگیرید. چرا که نوع دوربین مداربسته ای که انتخاب می کنید باید با نوع کاربری محیط شما مطابقت داشته باشد. در ادامه سعی می کنیم تا تمام نکات مربوط به نصب انواع دوربین مداربسته در محیط های گوناگون را مطرح کنیم.

اصول اولیه نصب دوربین مدار بسته

رعایت برخی از نکات مهم و ریز در هنگام نصب دوربین مداربسته در کاربری های مختلف مسکونی، اداری، تجاری و… بسیار ضروری است. این موضوع در نهایت هم می تواند باعث تمیزی کار انجام شده و هم باعث دوام بیشتر سیستم نصب شده خواهد شد.

نکته 1. در هنگام نصب دوربین مداربسته، کابل کشی باید به نحوی انجام شود که سیم و کابل ها در معرض دید نباشند. برای این منظور می توان از لوله فلکسی دوربین مدار بسته استفاده نمود. لوله فلکسی یک باکس پلاستیکی یا فلزیست که می توان کابل ها را درون آن قرار داد، به نحوی که به بیرون درز نکرده و دیده نشوند.

نکته 2. در هنگام جایگذاری دوربین در نقاط تعیین شده باید به این نکته توجه نمود که دوربین ها در زاویه ای درست نصب شوند تا برای مثال در معرض تابش نور مستقیم خورشید نباشند.

نکته 3. در هنگام نصب دوربین مداربسته دقت شود که مانعی بر سر راه آن نباشد تا دید آن را مختل کند. برای مثال ستون، گلدان، آویز و…

نکته 4. بهتر است دوربین مداربسته در جایی نصب شود که در معرض دید نباشد زیرا از لحاظ روانی ممکن است باعث ایجاد حساسیت شود.

نکته 5. بهتر است دوربین هایی را که در فضای خارجی نصب کرده اید تا حد امکان مستقیماً در معرض وزش باد و بارش باران قرار نگیرند.

نکته 6. دوربین مداربسته باید در ارتفاع مناسبی قرار گیرد تا از دسترس سارقین و افراد خرابکار دور باشد.

نصب دوربین مداربسته

نمونه پلان طراحی شده سیستم مداربسته

طراحی سیستم مدار بسته

نصب دوربین تحت شبکه تا حد زیادی با دوربین های آنالوگ با توجه به تفاوت کلی سیستم های آنها (سیستم مداربسته شبکه با سیستم آنالوگ)  متفاوت است. در زمان انتخاب دوربین های مداربسته و تجهیزات باید به برخی موارد که در نوع طراحی سیستم تاثیرگذارند، توجه کنید. دو عامل مهم که پیش از طراحی سیستم مداربسته باید در نظر بگیرید:

  • انتخاب نوع تغذیه دوربین های مداربسته
  • نوع ضبط و نوع دستگاه سرور

انتخاب نوع تغذیه دوربین های مداربسته

  • تغذیه دوربین ها به صورت POE: در این حالت دوربین ها از طریق کابل شبکه تغذیه می شوند. (برای اطلاعات دقیق مقاله دوربین مداربسته POE را مطالعه کنید)
  • تغذیه دوربین ها به صورت مستقل: در این حالت شما از منبع تغذیه مجزا و کابل برق برای تغذیه دوربین ها استفاده می کنید.

نوع ضبط و نوع دستگاه سرور

دومین عامل مهم در طراحی سیستم، نحوه ضبط و نوع دستگاه سرور است. در انتخاب هر کدام از گزینه های موجود  مزایا و معایبی وجود دارد. ساده ترین روش نصب سیستم مدار بسته شبکه است. به این ترتیب که تمام دوربین ها از طریق سوئیچ به NVR متصل می شوند. هارد در NVR نصب می شود و تصاویر با اتصال صفحه نمایش به دستگاه NVR مشاهده خواهد شد. این حالت بسیار به نصب سیستم مداربسته آنالوگ شبیه است.

اقدامات قبل و هنگام نصب سیستم مداربسته

  1. سوال از مشتری قبل از نصب دوربین مدار بسته. این کاری است که شرکت نصب دوربین مدار بسته حتی اگر قبلا با مشتری در مورد نیازش صحبت کرده باشد، پیش از نصب نیز مجددا مکان تمامی دوربین ها و شرایط آنها را با او چک می کند. در مورد نیازش و دلایل نصب هر دوربین برای او توضیح می دهد. این موضوع را برای خود مرور کنید.
  2. طرح بندی کلی از مسیرهای کابل کشی به دست آورید. محل هایی که باید سوراخ شوند یا حفر گردند را دقیقا مشخص کنید.
  3. امکان عبور کابل ها از هر مسیر را دقیقا چک کنید. مخصوصا در جاهایی که نیاز به سوراخ کردن است بهتر است ابتدا سوارخ کردن دیوارها را امکان سنجی کنید. در صورتی که اجرای تمامی مسیرها نهایی شد، به مرحله بعد بروید.
  4. کابل هر دوربین را از روی مسیر آن متراژ کرده و ببرید. برای هر دوربین باید یک کابل RG59 (در سیستم آنالوگ) یا کابل شبکه (در سیستم تحت شبکه) در نظر بگیرید. کابل برق می تواند به صورت مشترک برای دوربین ها استفاده شود یعنی در کل مسیر دوربین های شما تنها یک کابل برق وجود داشته باشد، و از آن انشعاب بگیرید. کمی اضافه در نظر گرفتن کابل بهتر از کوتاه بودن آنهاست. برای مسیرهای کوتاه 7 تا 10درصد و برای مسیرهای بلند 2 تا 5 درصد پرتی قابل قبول است.
  5. کابل ها را مرحله به مرحله درون داکت و لوله بیاندازید. این کار را ترجیحا از محل دوربین شروع کنید تا اضافه کابل به سمت DVR (دستگاه ضبط) منتقل شود.
  6. کابل ها را اندازه کنید. اضافه کابل ها را هم اندازه کنید و ببرید. در محل DVR مقداری کابل برای جابه جایی آینده نگه دارید.
  7. برای نصب آداپتور شما دو انتخاب دارید. اول استفاده از منبع تغذیه مرکزی و دوم استفاده از آداپتور جداگانه. این انتخاب تغییر زیادی در مسیرهای سیم کشی شما ایجاد نمی کند. هر روش مزایا و معایب خود را دارد اما سعی کنید برای محل های کوچک از منبع تغذیه مرکزی و برای محل های بزرگ از آداپتور جداگانه برای دوربین ها استفاده کنید. در صورت نصب آداپتور باید در کنار هر دوربین یک باکس پلاستیکی نیز پیچ کنید.
  8. دوربین ها را در محل مربوطه ببندید و فیش های آنها را وصل کنید.
  9. به محل DVR رفته و آن را وصل کنید. تمامی فیش ها را به DVR متصل کرده و برق سیستم را وصل کنید.
  10. در صورتی که تصویری از دوربین ها قابل مشاهده نیست سه حالت رایج وجود دارد. یا کابل تصویر قطع است. یا برق قطع است و یا دوربین خراب است. برای چک کردن دوربین جای آن را با یک دوربین دیگر عوض کنید. سپس برق را با ولت متر امتحان کنید یا IR دوربین را چک کنید. اگر هر دو سالم بودند احتمالا مشکل از کابل تصویر یا فیش های شماست. مسیر را چک و مشکل را حل کنید.
  11. در صورتی که تصویر تمامی دوربین ها را داشتید دوربین ها را یکی یکی تنظیم کنید. بهتر است تنظیم دوربین ها را در طول روز انجام دهید تا از محل نور در طول روز اطلاع داشته باشید و ضد نور در تصویر دوربین را ببنید.
  12. هارد را در دستگاه DVR نصب کنید. این کار بسیار ساده است. پیچ های دستگاه را باز کنید و قاب را کنار بگذارید. کابل SATA را از جعبه DVR پیدا کرده و به هارد وصل کنید. طرف دیگر کابل را به مادربرد دستگاه وصل کنید. دستگاه را روشن کنید و هارد را فرمت کنید.
  13. تنظیمات مرتبط با دستگاه مانند زمانبندی ضبط و تنظیمات نور را انجام دهید.
